- 商品名稱：丁晴軟電纜
- 添加時間：2021-05-14 15:04:31
聯系郵箱：3837180@qq.com
一、概述：
丁晴軟電纜、丁腈電纜具有耐寒、柔軟、耐磨、防油等特性，適用于交流額定電壓0.6/1KV及以下具有耐寒、防油等要求的移動電器用連接電纜，目前本產品已應用于冶金、電力、船舶、汽車制造等行業。
適用于交流額定電壓0.6/1kV及以下要求頻繁移動及耐油場合作動力裝置或移動照明的電力傳輸。
二：丁晴軟電纜執行標準：
本產品按Q/LB2003-16設計制造。
Q/HHTZH007.1
阻燃性能試驗執行GB12666-90規定
三、型號規格：
YVF YVFRP YVFR
型 號 | 產品名稱 | |
YVFR | 丁腈絕緣和護套電力軟電纜 | |
YVFRP | 丁腈絕緣和護套銅絲編織屏蔽電力軟電纜 | |
| 備注：阻燃型電纜型號加ZR，導體線芯中銅絲可以采用鍍錫 | ||

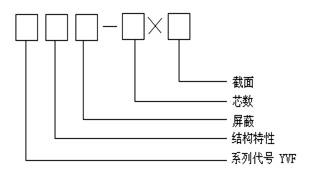

| 代號和含義 | ||
代號 | 代號含義 | |
Y | 移動系列 | |
VF | 丁腈絕緣和護套 | |
P | 銅編織屏蔽 | |
R | 多股絞合體 | |
1.交流額定電壓：U0/U 0.6/1KV
2.高工作溫度： 105℃
3.低環境溫度：固定敷設-40℃
4.電纜安裝敷設溫度應不低于-25℃。
5.電纜允許彎曲半徑：電纜小為電纜外徑的12倍
| 項 目 | 性 能 |
| 額定電壓Uo/U | 0.6/1kV |
| 長期允許工作溫度 | 高70℃ ，低－40℃ |
| 絕緣性能 | 70℃時絕緣電阻常數ki不小于0.0367MΩ |
| 耐腐性能 | 具有的耐油和耐腐蝕性 ，電纜在121℃時浸泡在20#機油中24小時，絕緣和護套的斷裂伸長率 |
| 導體電阻 | 符合GB3956 |
| 耐壓性能 | 經受5min的3.5kV工頻電壓試驗 |
| 其他特點 | 具有良好的柔軟性 、耐老化性 |
五 線芯標稱截面(mm2) 導體結構 (根數直徑) (B/R) mm 電纜大外徑 參考重量(kg/km) YVFR YVFRP YVFR YVFRP 12.5 510.25 4.0 - 72 - 14 820.25 6.0 - 95 - 16 1230.25 7.0 - 130 - 110 2040.25 9.5 - 190 - 116 3230.25 11.0 - 255 - 125 5130.25 12.0 - 365 - 135 7220.25 13.5 - 475 - 150 10260.25 15.0 - 670 - 170 14060.25 17.0 - 830 - 195 4860.50 19.0 - 1200 - 1120 6080.50 21.0 - 1360 - 1150 7600.50 23.0 - 1654 - 1185 9450.50 26.0 - 2050 - 22.5 510.25 10.5 11.5 159 205 24 820.25 12.5 13.5 230 290 26 1230.25 14.0 15.2 276 336 210 2040.25 18.0 19.2 413 475 216 3230.25 22.0 23.5 567 670 225 5130.25 24.5 25.5 833 933 235 7220.25 29.0 30.2 1088 1288 250 10260.25 33.0 35.0 1297 1590 270 14060.25 38.0 39.0 1675 1900 295 4860.50 41.0 43.0 2205 2500 2120 6080.50 48.0 50.0 2660 3000 2150 7600.50 52.0 54.0 3350 3750 2185 9450.50 57.0 59.0 4400 4820 32.5 510.25 12.0 13.0 210 270 34 820.25 13.0 14.0 295 365 36 1230.25 14.8 15.8 375 455 310 2040.25 19.0 20.0 559 639 316 3230.25 22.0 23.0 770 870 325 5130.25 26.0 27.0 1239 1349 335 7220.25 33.0 34.1 1520 1640 350 10260.25 36.5 38.5 1970 2100 370 14060.25 40.5 42.5 2580 2790 395 4860.50 48.5 50.5 3280 3500 3120 6080.50 53.0 55.0 4060 4380 3150 7600.50 58.0 60.0 5197 5597 3185 9450.50 63.0 65.0 6279 6700 34+12.5 820.25 14.5 15.6 300 370 36+14 1230.25 16.0 17.2 400 490 310+16 2040.25 21.0 23.0 590 690 316+110 3230.25 25.0 26.0 850 950 325+116 5130.25 30.5 32.5 1255 1410 335+116 7220.25 33.5 35.6 1585 1790 350+125 10260.25 40.2 42.2 2066 2280 370+135 14060.25 47.2 49.5 2778 3080 395+150 4860.50 50.0 52.2 2836 3126 3120+170 6080.50 53.0 55.5 4857 5207 3150+170 7600.50 57.0 59.5 5700 6090 3185+195 9450.50 66.0 69.0 7114 7514 44 820.25 14.0 15.0 325 400 46 1230.25 17.5 18.5 421 500 410 2040.25 22.0 23.0 635 720 416 3230.25 24.0 25.0 898 1010 425 5130.25 31.0 32.0 1342 1490 435 7220.25 34.0 35.0 1765 1900
1．成品電纜導體(R類)直流電阻(符合GB3956規定)參照附錄A表2。
2．20℃時絕緣電阻不小于50MΩ/KM。
3．成品電纜經受交流50HZ3.5KV/5min電壓試驗不擊穿。
六、基本電纜規格及結構參數：
